這是一個反滲透高壓泵造型案例，最終確定一級高壓泵選擇普通電機，二級高壓泵選擇變頻電機，高壓泵設備采購成本降低20-30%。

高壓泵是反滲透技術中的動力驅動設備，常規采用變頻控制。由于膜系統要求高壓力運行，故高壓泵電機功率較大，加之需要配套變頻控制，電機類型和配件選擇直接影響高壓泵的成本。

1 背景信息

項目為兩級反滲透系統，一級反滲透系統高壓泵（下文稱“一級高壓泵”）電機功率132kW，二級反滲透系統高壓泵（下文稱“二級高壓泵”）電機功率90kW。一級反滲透配置有獨立的沖洗泵，二級反滲透擬使用高壓泵兼做沖洗泵。為電機配置經濟實用，對高壓泵配置進行分析和選擇。

2 配置分析

電機配置需考慮電機本體、配套組件選擇、電氣輔助保護措施三大影響因素。

2.1 普通電機與變頻電機對比（表1）

本項目一級反滲透主要隨工況對電機進行變頻條件，調節范圍有限，故一級高壓泵選擇普通電機采用變頻控制方式。二級高壓泵需要兼做沖洗泵使用，作為沖洗泵和工作泵是揚程差異懸殊，為確保泵運行安全，二級高壓泵選擇采用變頻電機。

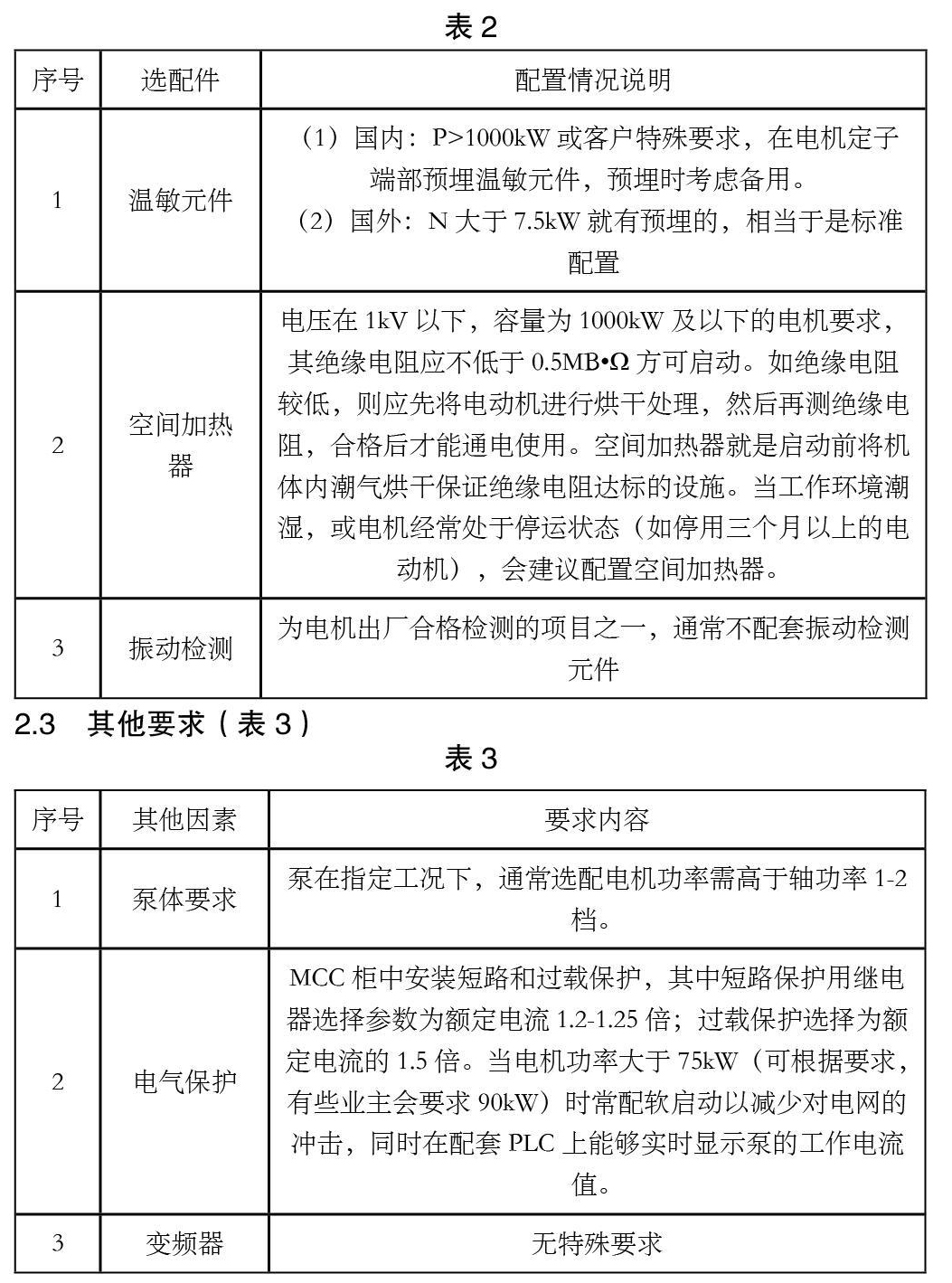

2.2 配套組件（表2）

不少國外品牌的電機是標配有溫敏電阻的，用戶可以根據工藝要求將溫敏電阻作為控制開關量引至PLC進行報警并參與策略控制。

對海邊和工作環境潮濕的工況，建議進行空間加熱器配置。如未配置，則需在運行手冊及維護手冊中明確開機前的電阻檢測步序，以確保電機使用安全。

本項目選擇的品牌廠家3kW以上電機即標配有溫敏電阻，工況環境濕度良好，故采用電機廠家的出廠標配。由于PLC有相關電機保護措施，故選擇未對電機配套溫敏電阻做任何相關信號連鎖。

2.3 其他要求（表3）

本項目一級高壓泵的軸功率及電機功率分別為104kW和132kW；二級高壓泵分別為72kW和90kW。滿足技術要求。項目選擇采用變頻器進行變頻控制，故不再重復設置軟啟動方式。配套采用常規配置做法即設置過熱過流保護，可不設置PLC電流實時顯示。

3 結語

通過工況及各項配置功能分析，項目最終確定一級高壓泵選擇普通電機，二級高壓泵選擇變頻電機；配件采用廠家標配3個溫敏電阻配置且未進行其他信號關聯處理；電氣保護選擇僅采用變頻控制，配置過熱過流保護。通過電機選型分析優化配置，高壓泵設備采購成本降低20-30%。

項目運行4年高壓泵運行穩定，故反滲透系統高壓泵并非僅有變頻電機一種選擇，可結合工況特性分析，選擇適宜的電機配置方案從而優化項目系統配置。
